1511織機多臂零件圖紙

由于目前1511型多臂織機數量越來越少,部分織布廠機修工在報損織機零件時由于原有圖本簡圖缺失,很多時候找不到配件對應的件號,基于此我公司提供詳細的1511織機多臂零件圖紙,多臂圖紙詳細包含了1511多臂機提綜部件、多臂綜框及龍頭機械傳動零件簡圖,方便廣大客戶參考學習。

多臂織機頂針T00-4圖紙

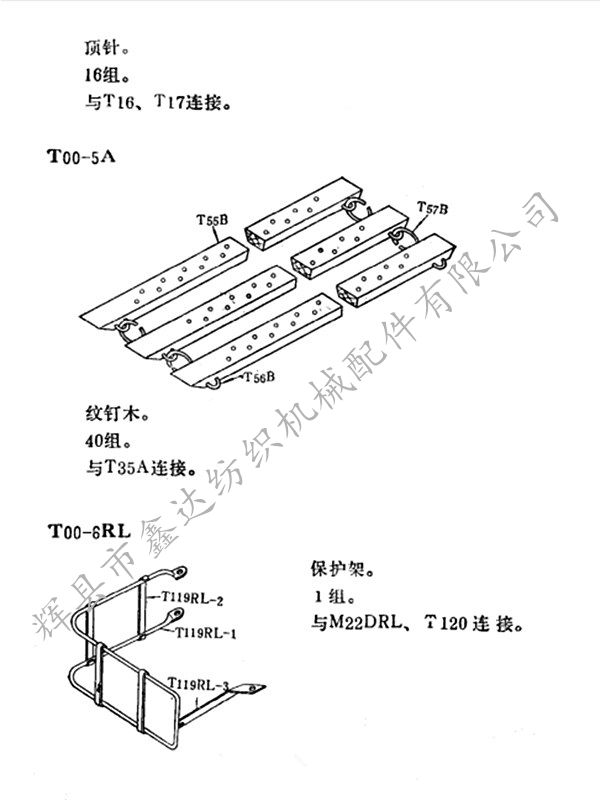

1511多臂織機保護架圖紙

多臂龍頭小墻板T1圖紙

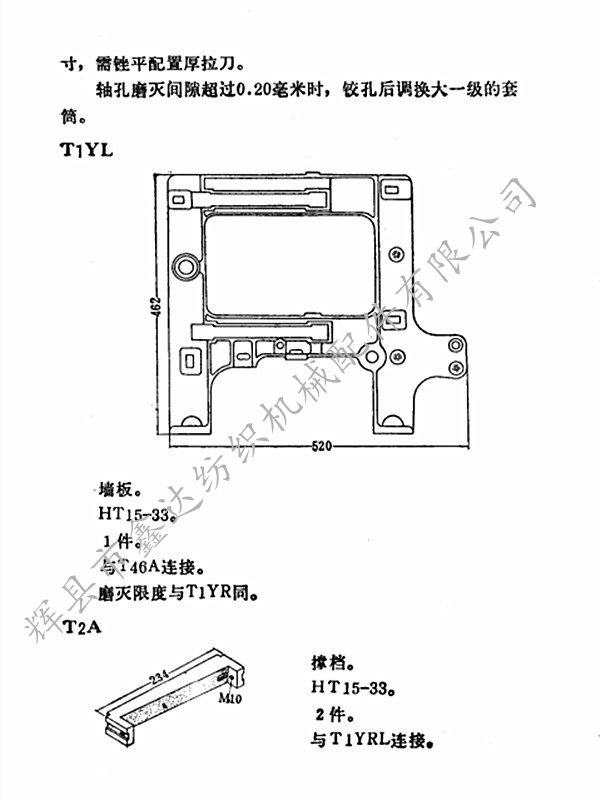

1511多臂機墻板簡圖

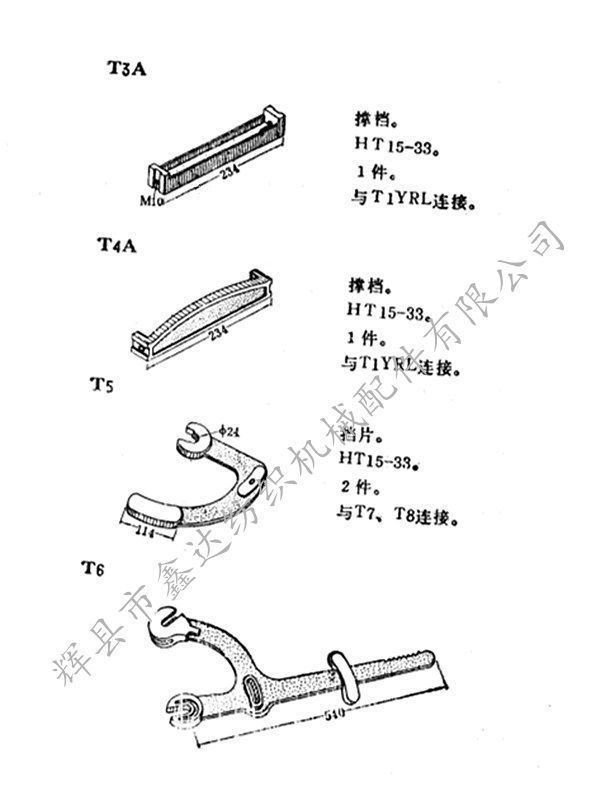

撐檔及擋片圖紙

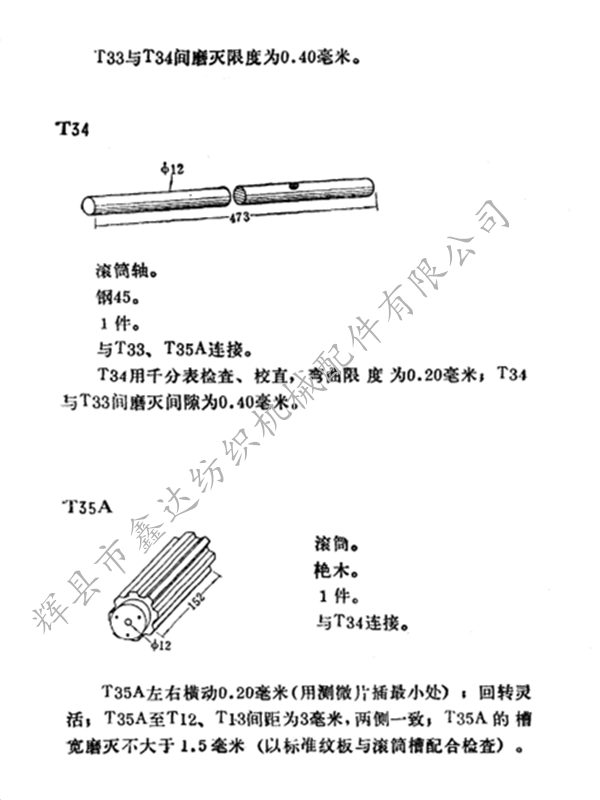

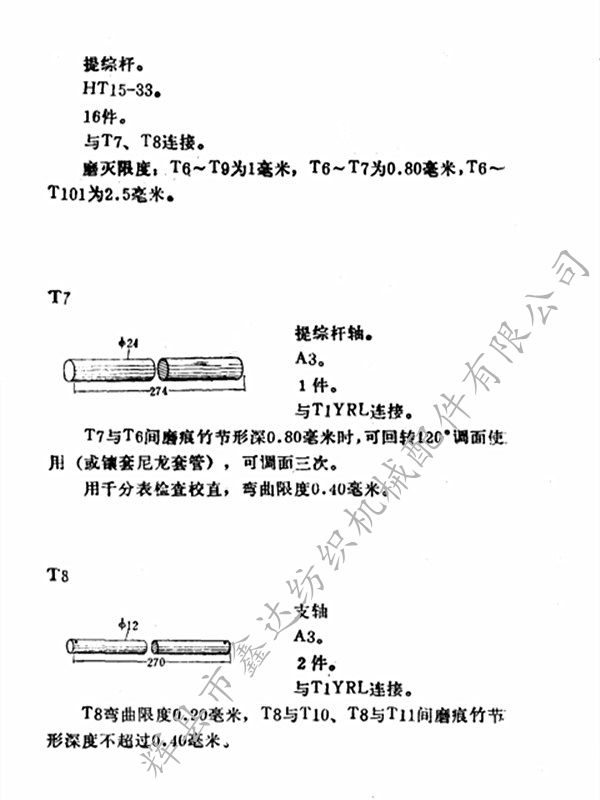

提綜桿軸圖紙

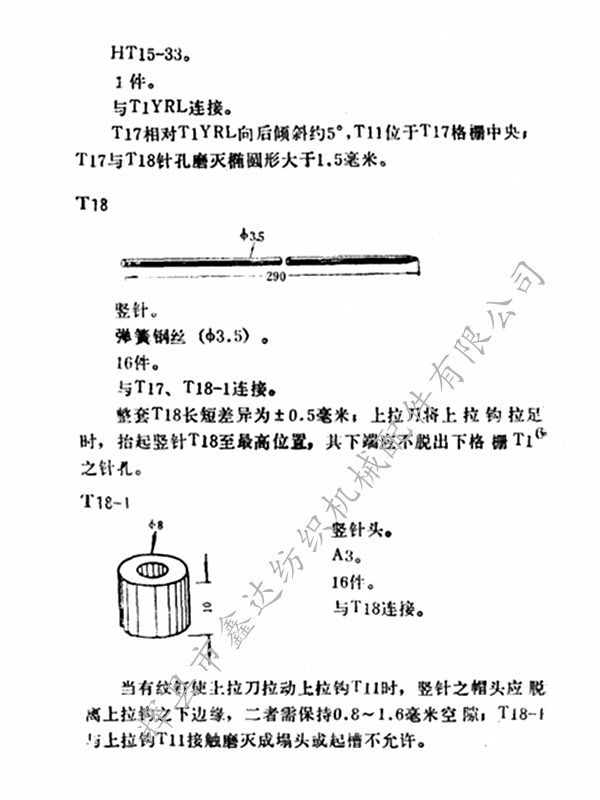

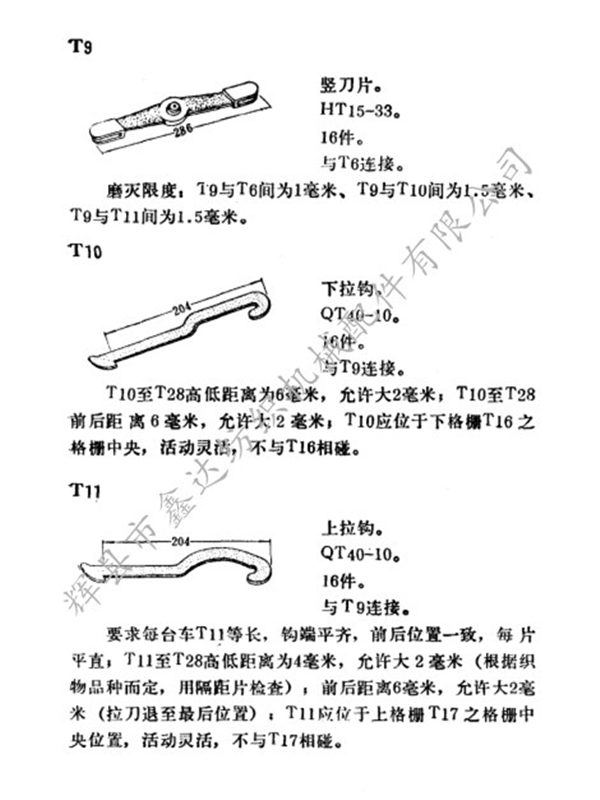

豎刀片及上、下拉鉤圖紙

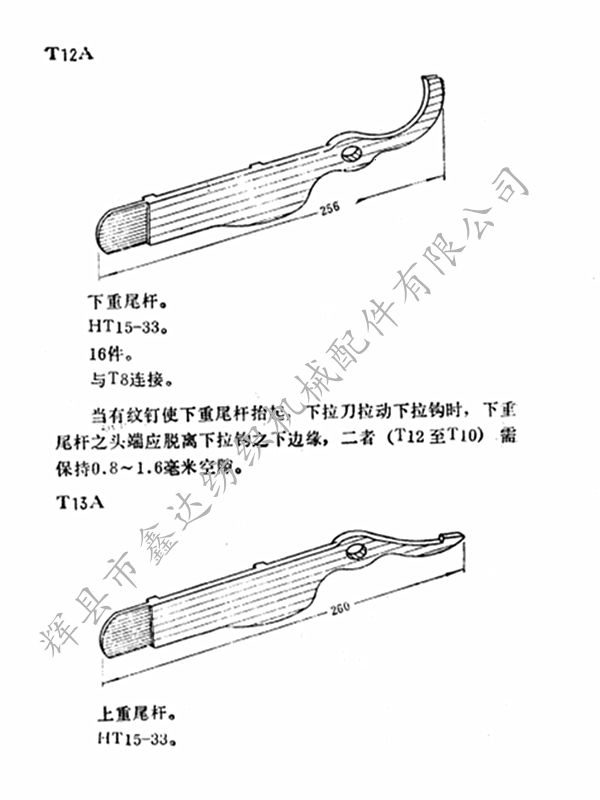

織機上重尾桿、下重尾桿簡圖

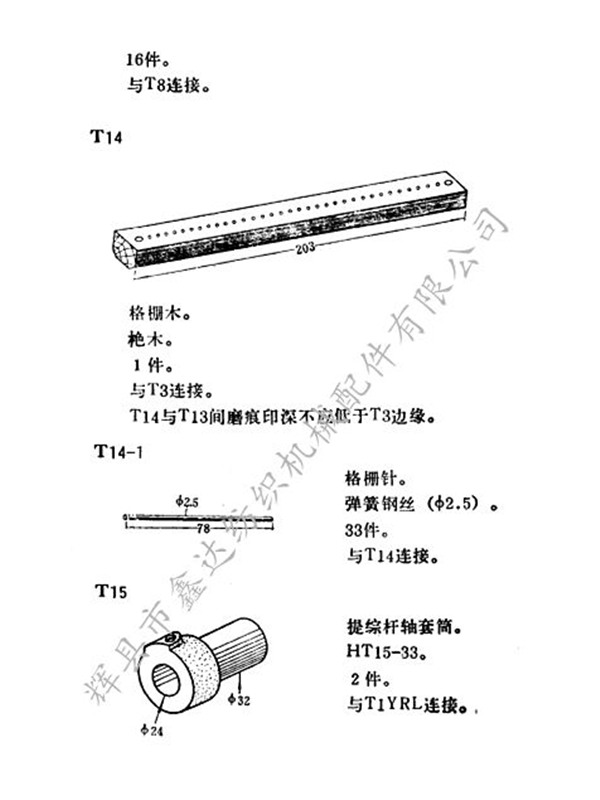

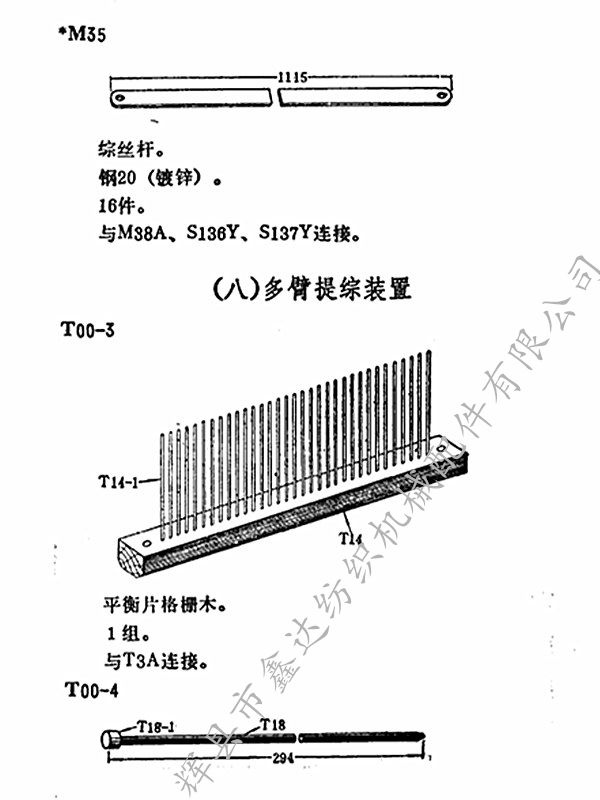

多臂格柵針及套筒簡圖

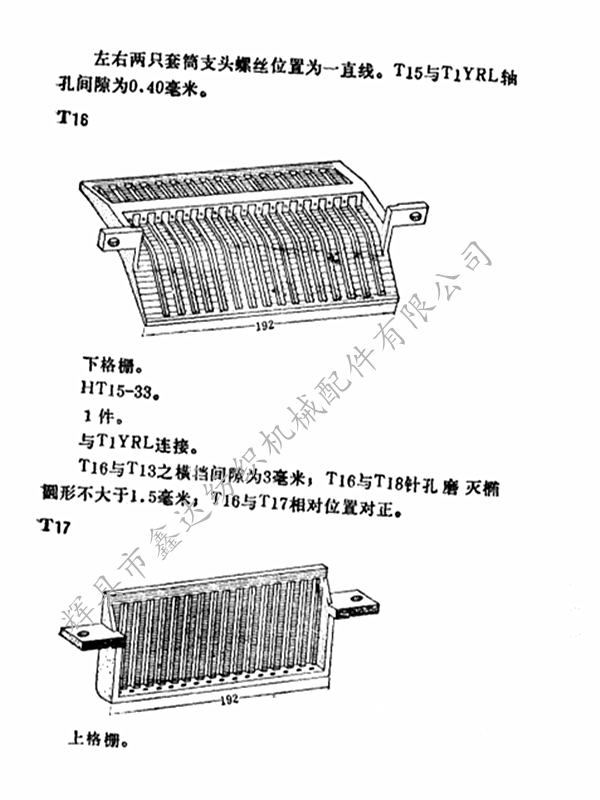

上格柵和下格柵使用說明

豎針和豎針頭的安裝要求

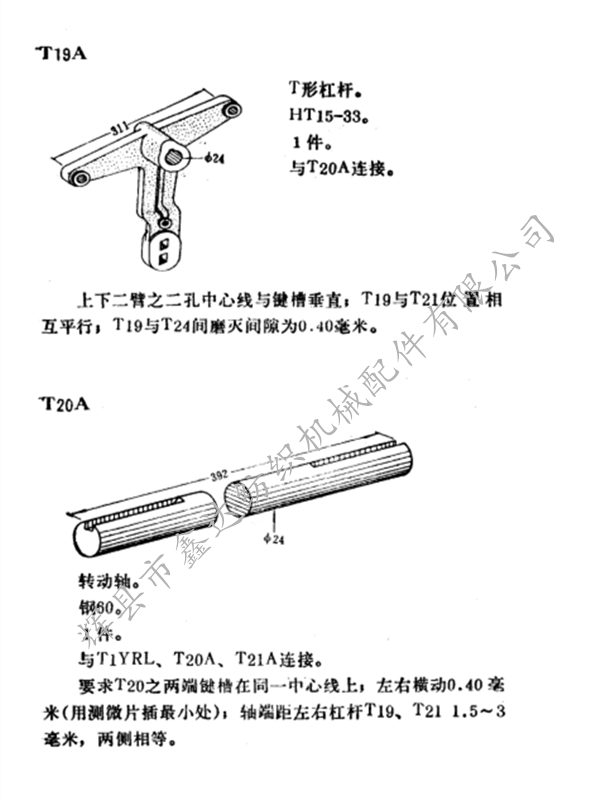

多臂機T形杠桿

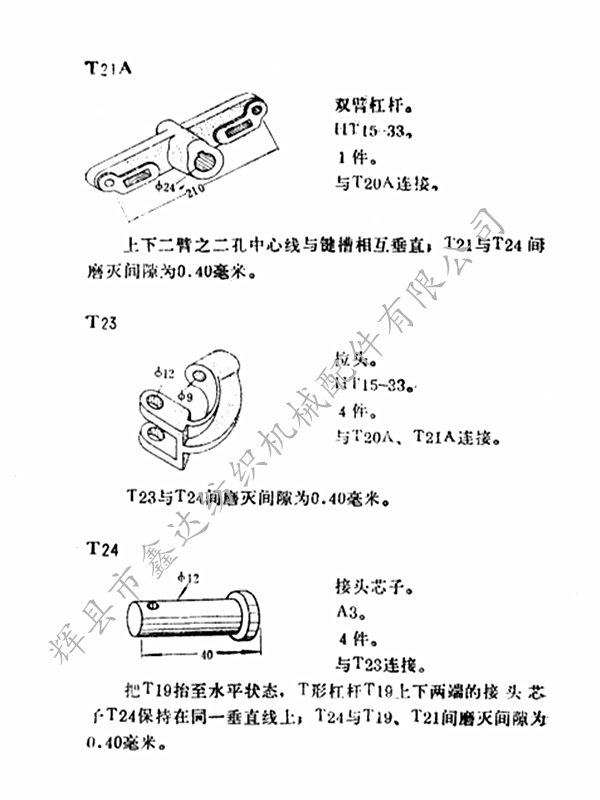

雙臂杠桿及拉頭芯軸簡圖

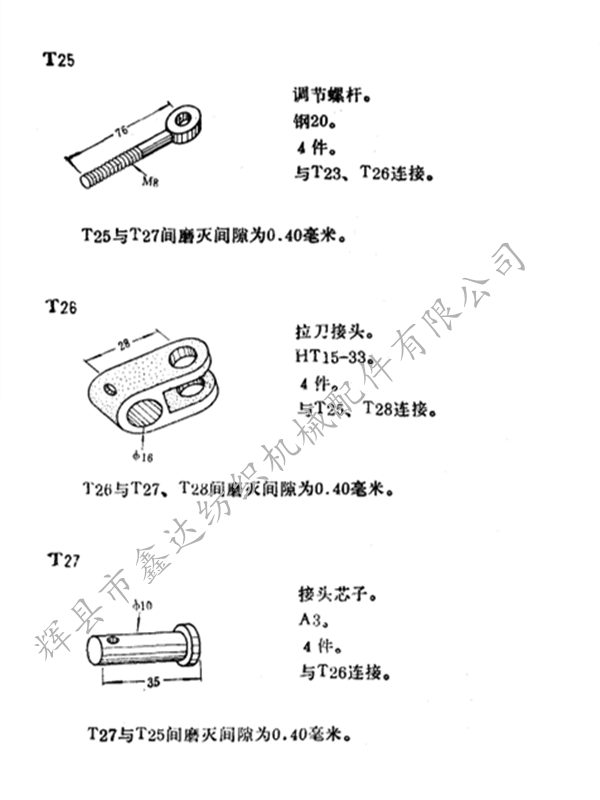

拉刀接頭圖紙及磨損要求

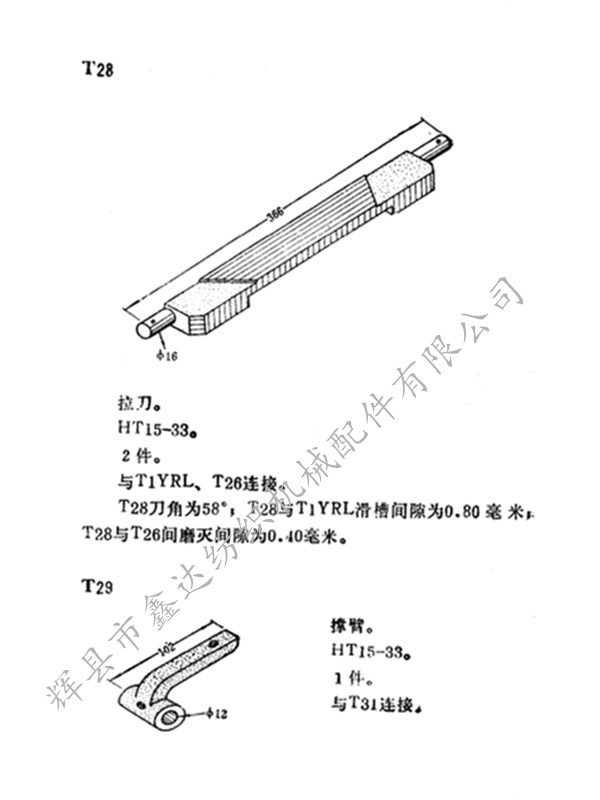

拉刀和撐臂圖紙(角度、間隙)

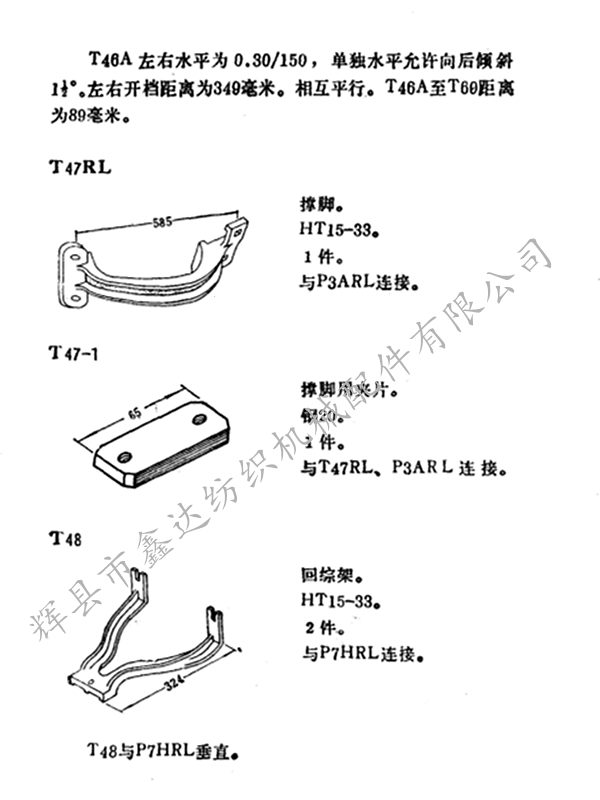

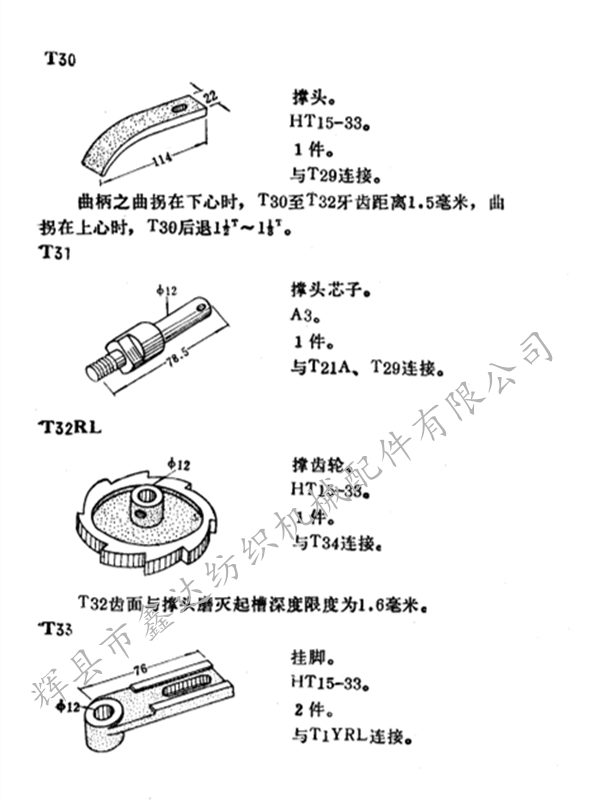

多臂傳動撐齒輪及掛腳簡圖

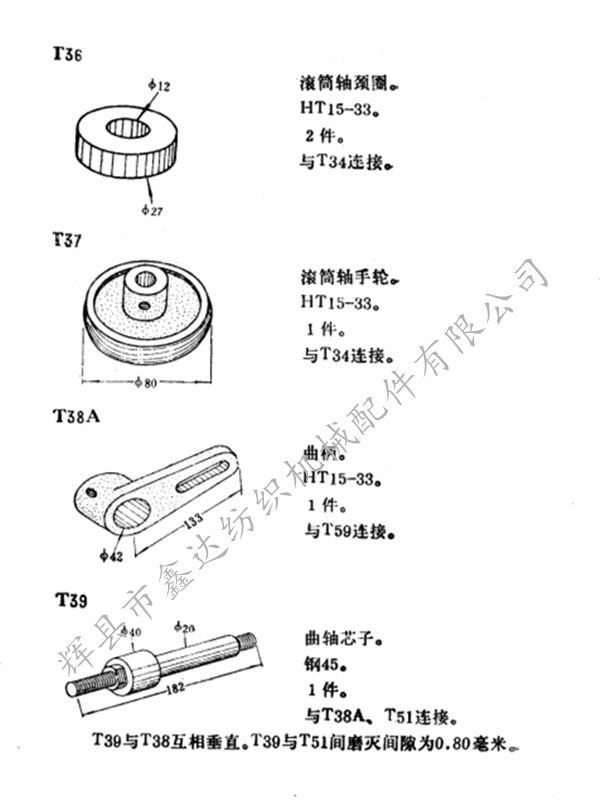

1511單滾筒多臂圖紙

多臂曲柄各配件連接情況

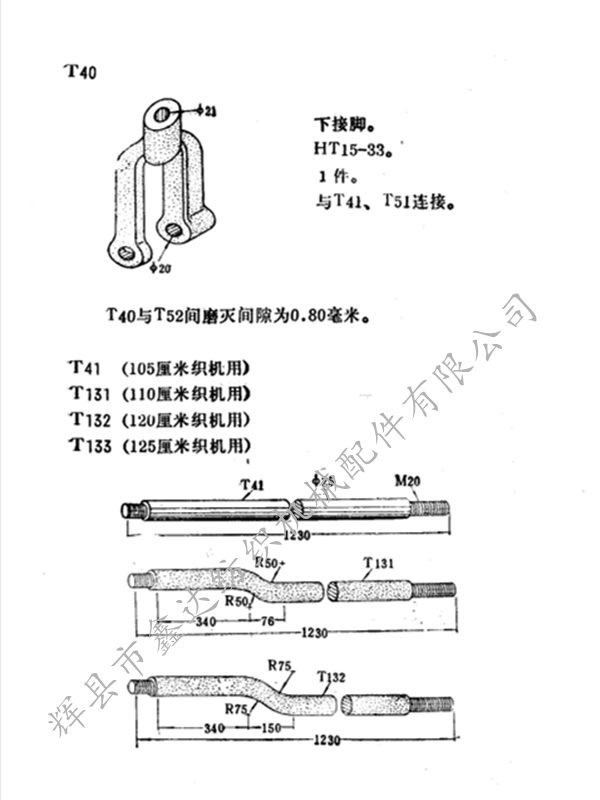

1511織機下接腳及搖桿圖紙

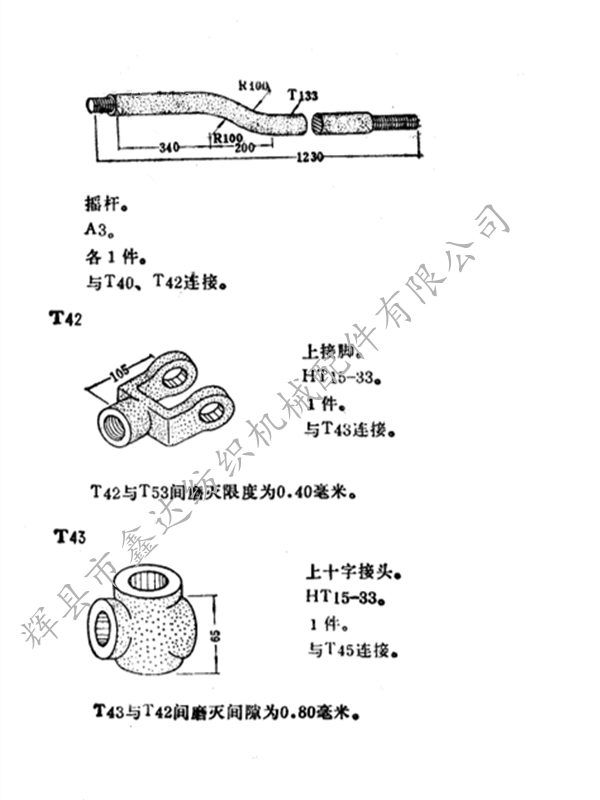

十字接頭T43圖紙

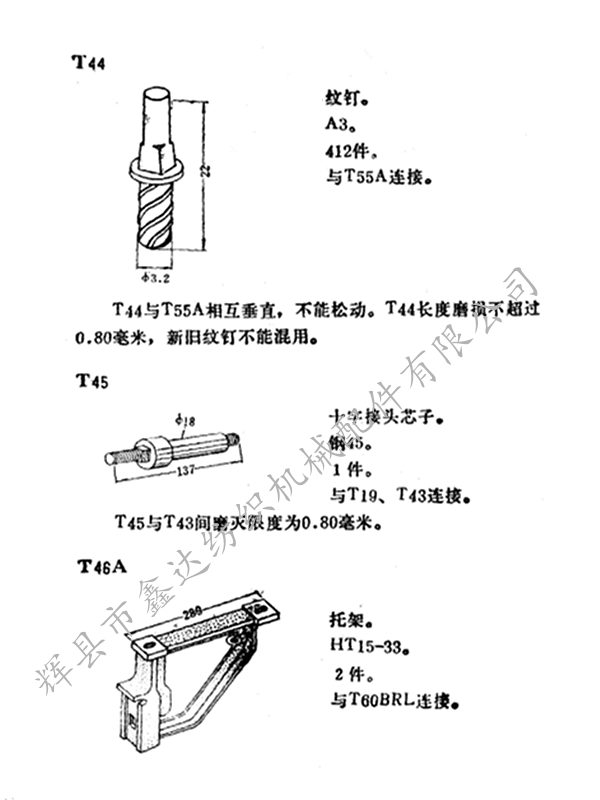

通用紋釘及多臂龍頭固定托腳圖紙

多臂織機回綜架圖紙

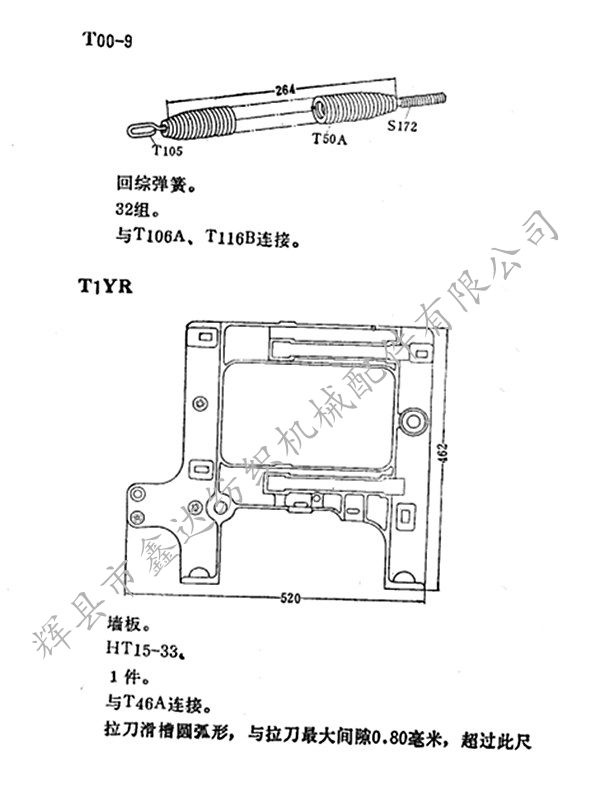

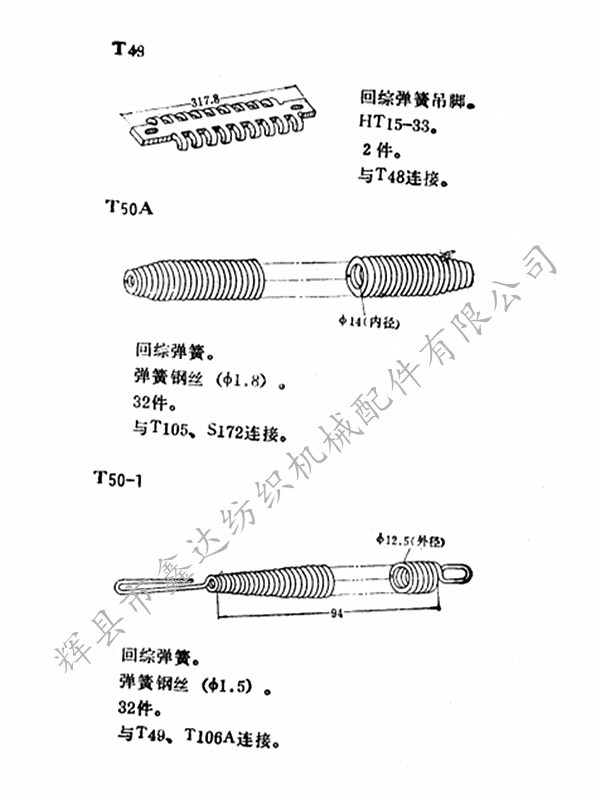

回綜彈簧縮略圖

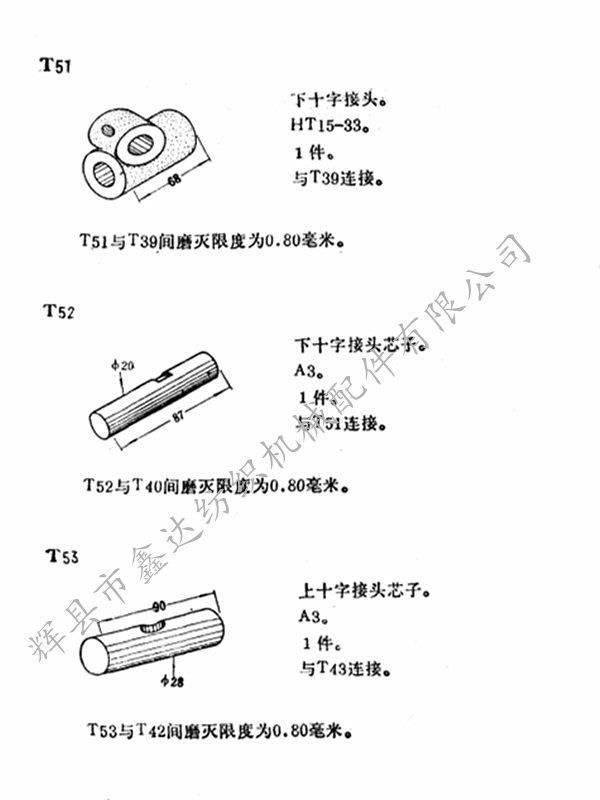

紡織機下十字接頭圖紙

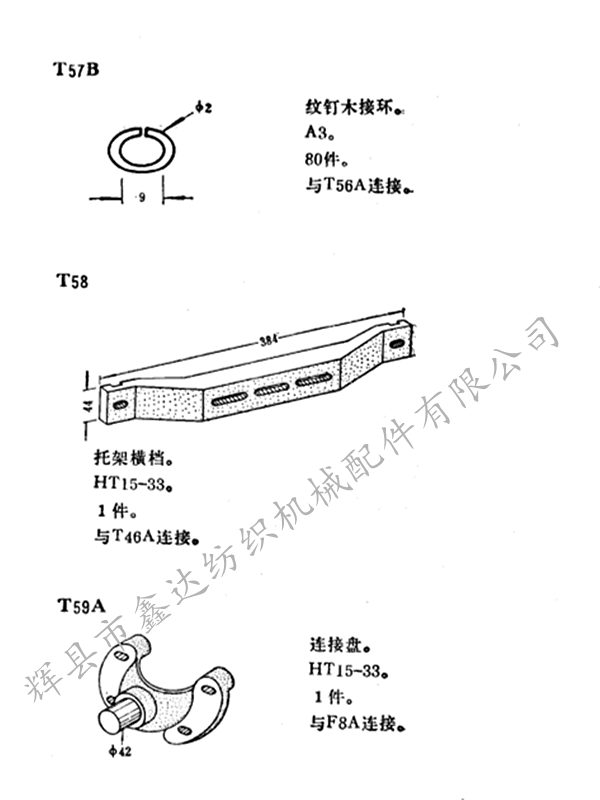

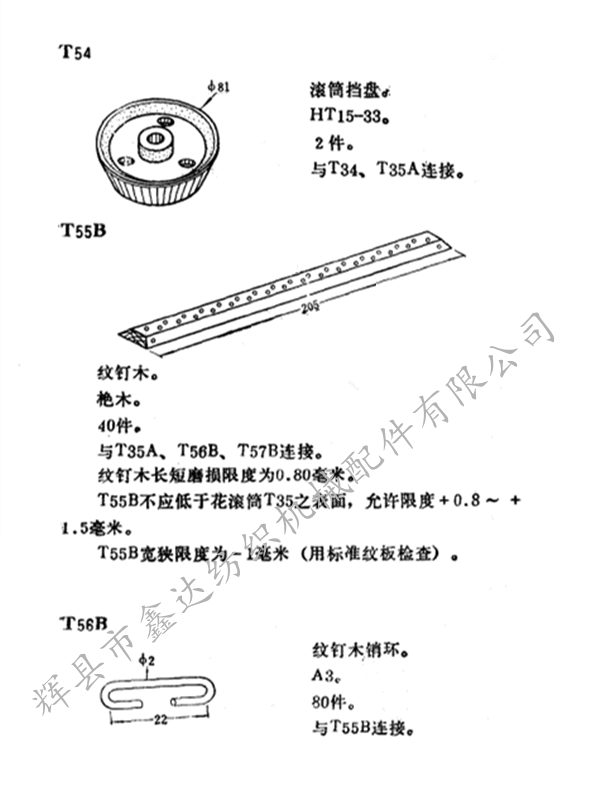

紋釘木銷環圖紙

橫梁撐檔圖紙

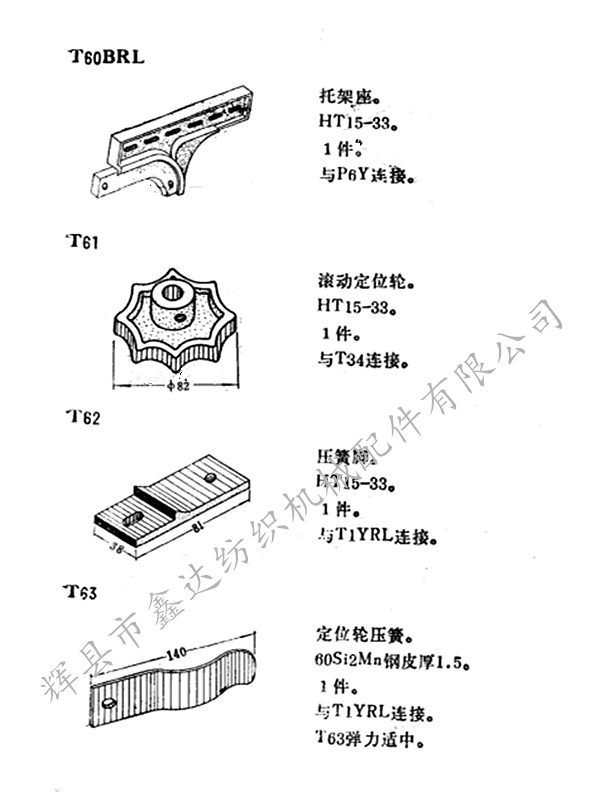

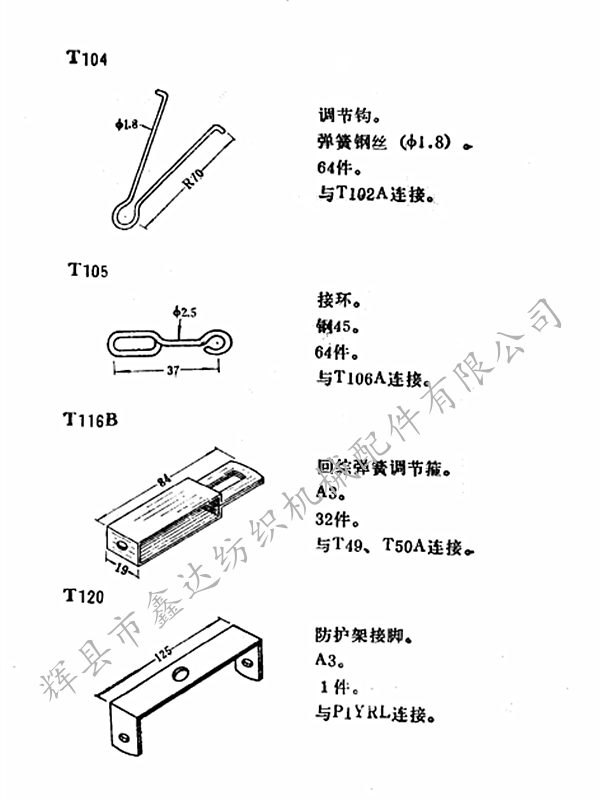

定位輪壓簧簡圖

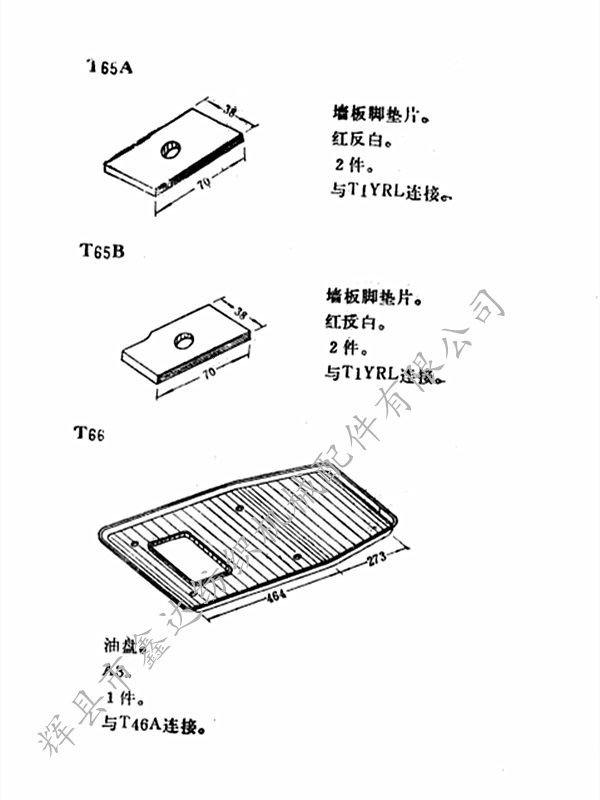

多臂龍頭油盤圖紙

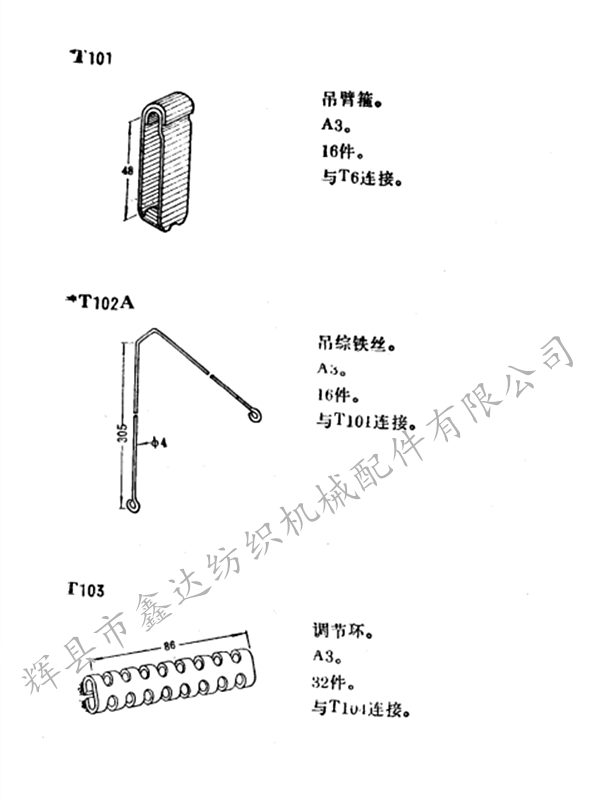

吊臂箍T101圖紙

綜框拉鉤組合件圖紙

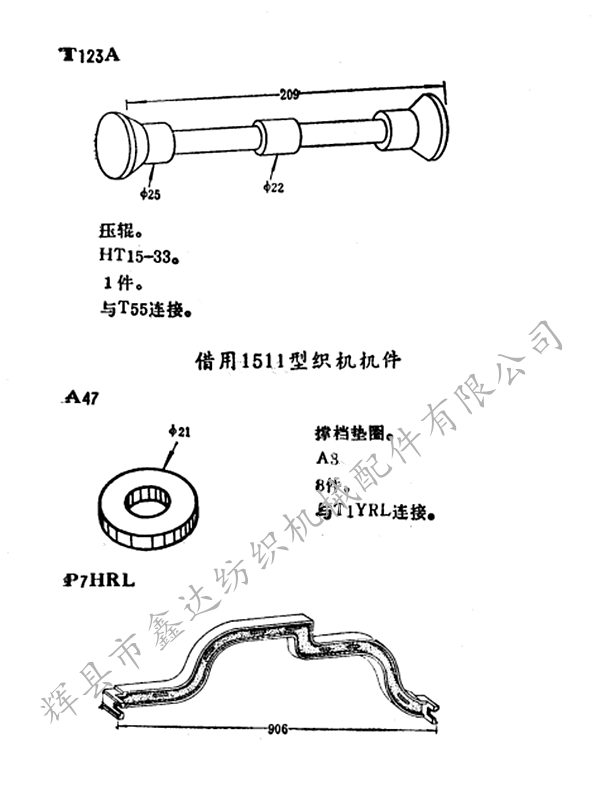

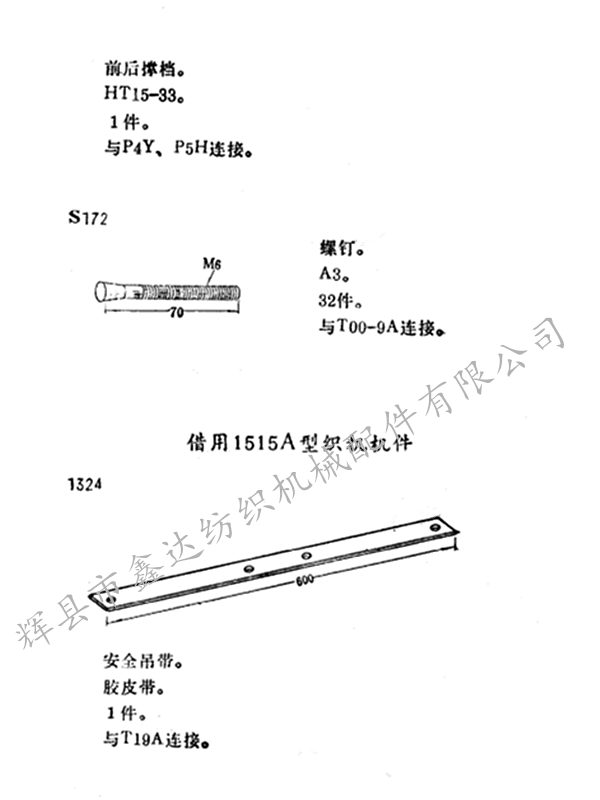

借用1511件前后撐檔

吊綜代圖紙

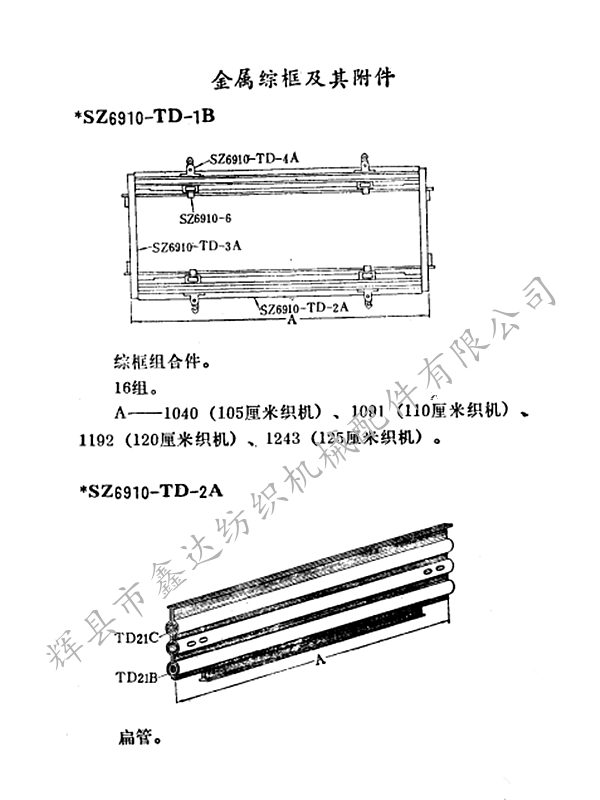

鋁合金(金屬)多臂綜框構造圖

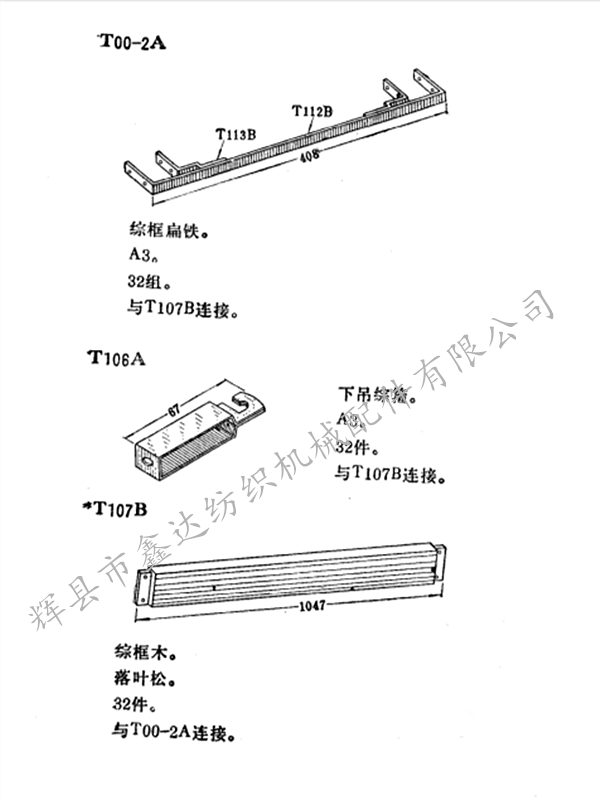

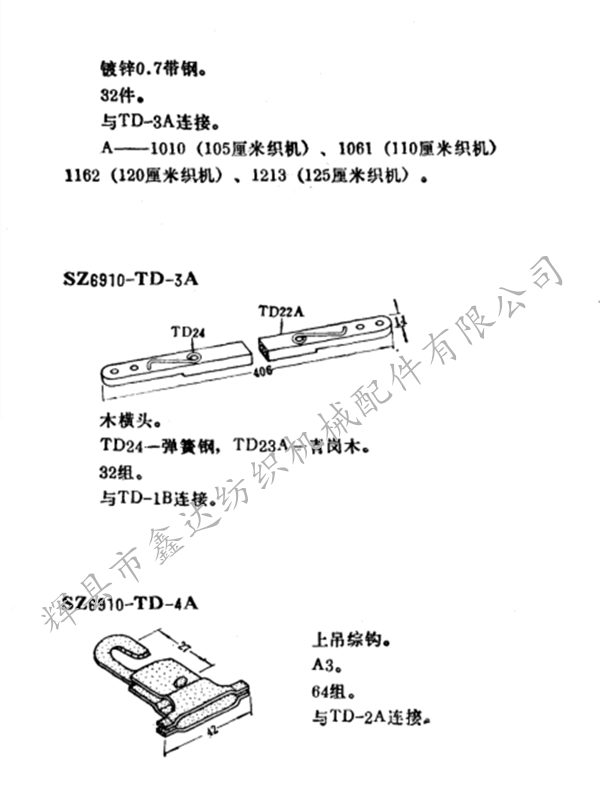

多臂綜框木橫頭圖紙

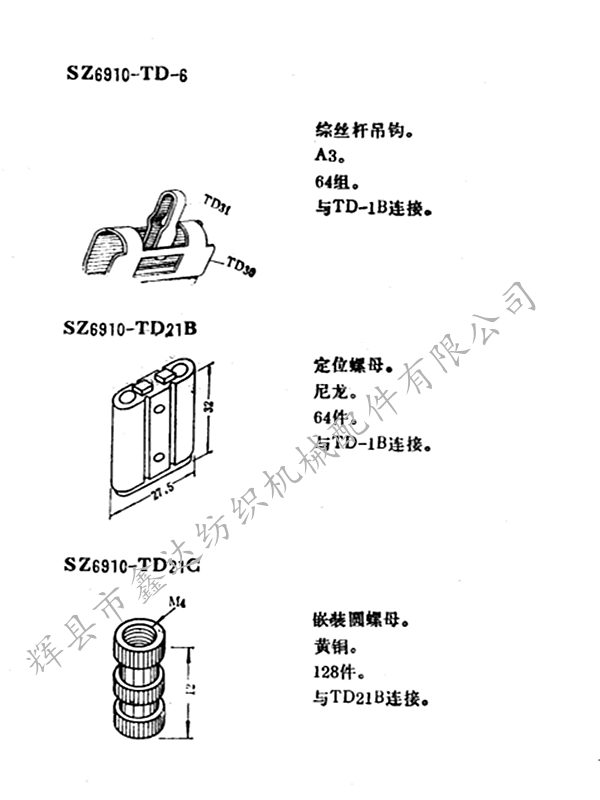

定位螺母和內嵌螺母圖紙

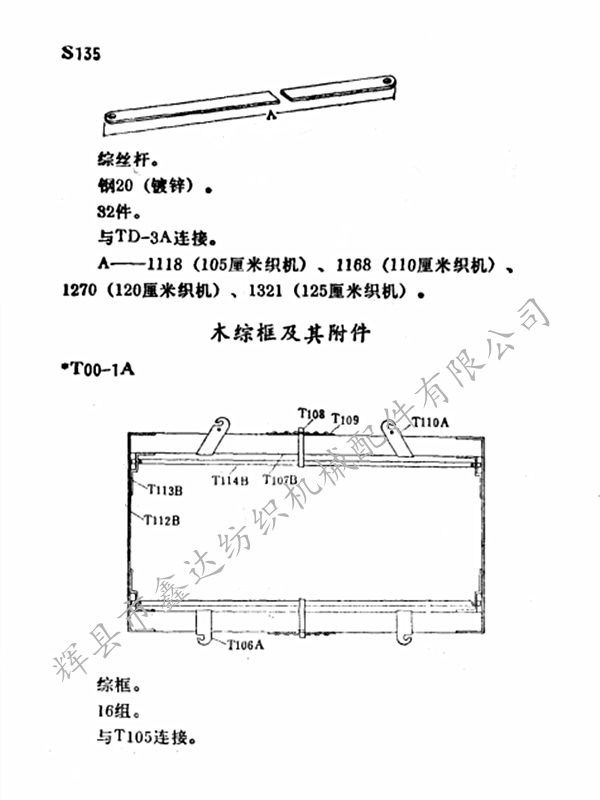

木綜框圖紙

多臂綜框扁鐵(堵頭)圖紙

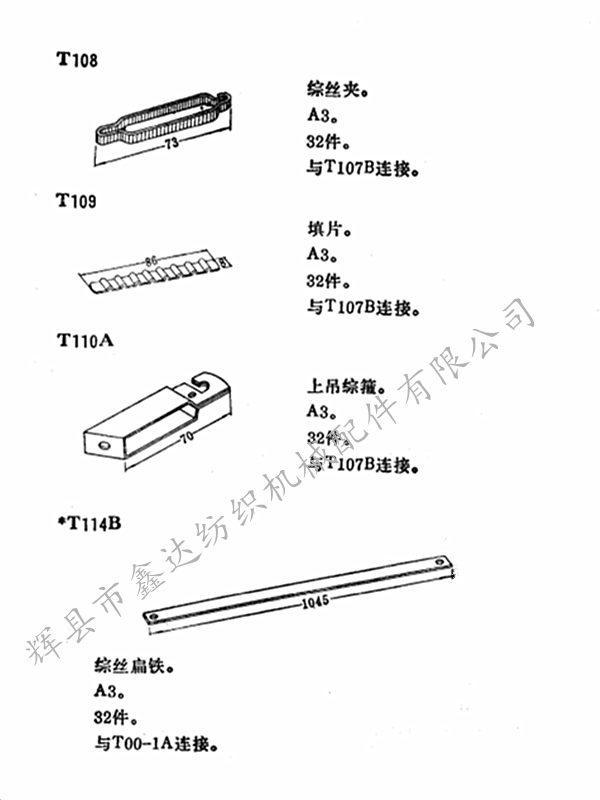

鐵綜絲夾及綜絲扁鐵尺寸

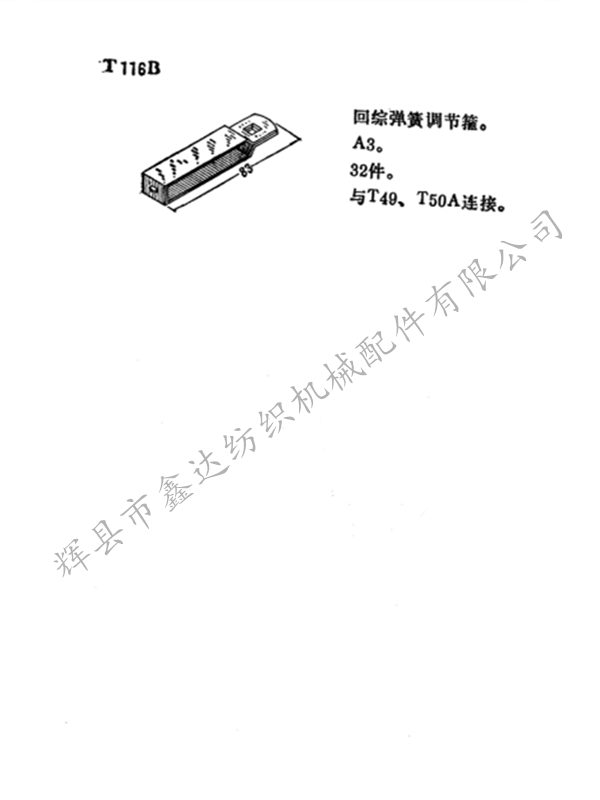

1511多臂織機下回綜彈簧調節箍
