詳細說明：

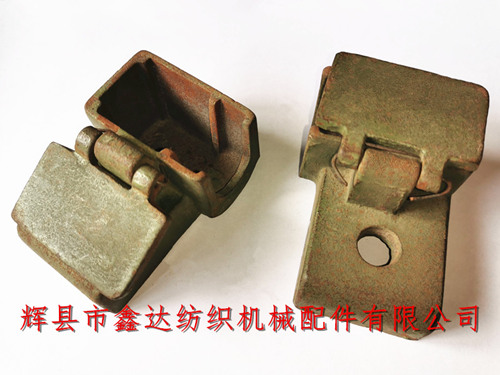

有梭織機配件吊綜軸底座M5與M3吊綜軸座蓋（長55毫米，寬45mm）連接，它們的組合件安裝在織布機橫梁P6上，織布機吊綜軸上托腳M5和M6構成左手和右手，分別由1條螺栓固定在M1吊綜軸底腳上，每臺1511有梭織機使用各1套，吊綜軸底座的重量約0.5千克，材質：灰鐵15-33，顏色：綠色。
上圖中的固定孔直徑為14mm，吊綜軸座的外形尺寸：長8.55厘米，寬57毫米，總高48mm，內槽寬度2.9公分，底座厚22mm。插銷連接采用小于3mm的鐵絲，保證更換木塞軸承和加油時掀蓋順利。
上圖中的凹槽用于安裝Q21吊綜軸木軸承，織布機橫梁P6上兩側的底座對臉安裝，中間的吊綜軸前后轉動，兩片綜框由吊綜帶牽引著上下升降活動，實現1511型單梁有梭織布機在織造過程中的織物開口，也就是不斷的形成梭口，并張開閉合。
上圖為吊綜底座M5XM3背面圖和M6XM3側面圖，織布機上橫梁的各種托腳是為了保證吊綜動作的順利完成?？棽紮C吊綜座的起訂量為10套以上，歡迎各地市紡織廠采購使用。
