詳細說明:

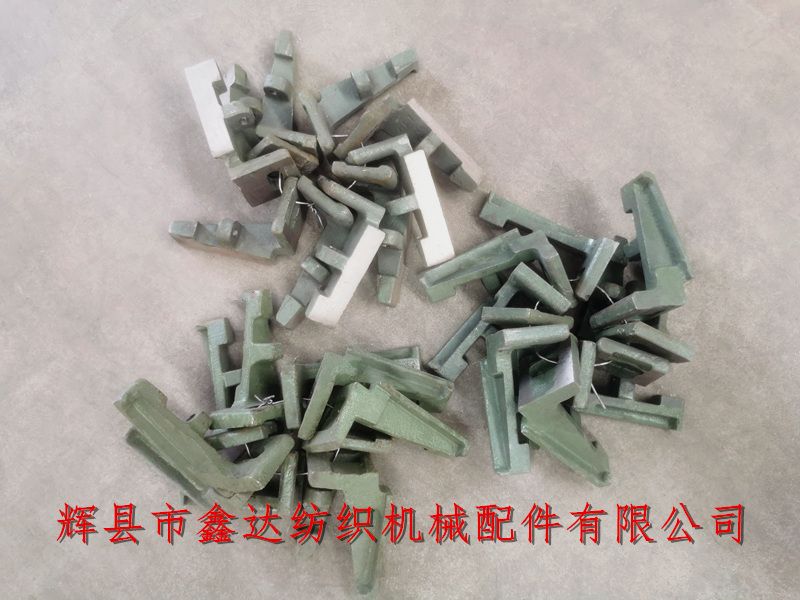

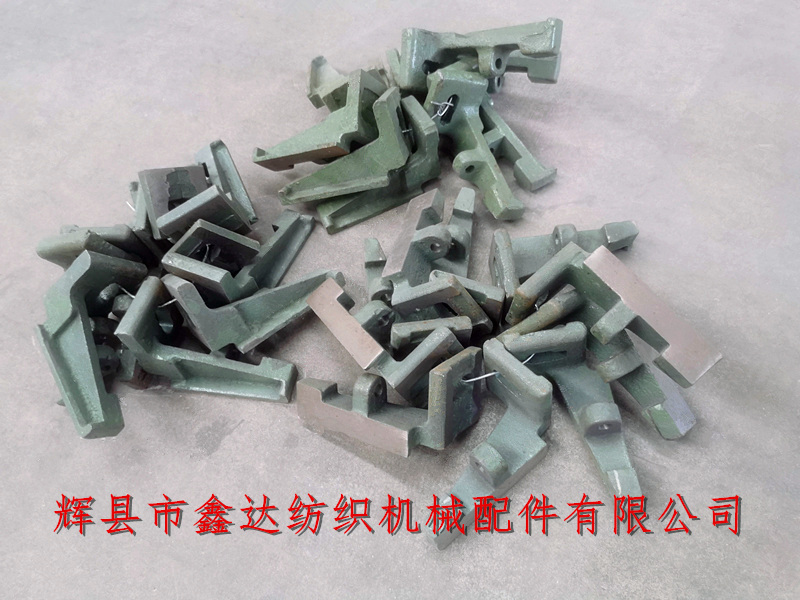

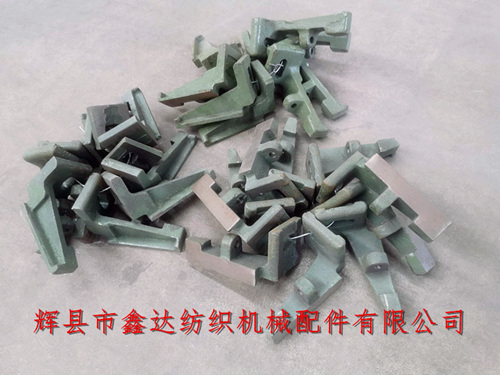

輝縣市鑫達紡織機械配件有限公司提供L19 L20邊撐托腳1515/1511/GA615織機配件,織布機邊撐托腳L19/L20的材質是生鐵,主要用于固定織機的伸子桿L44或邊撐桿3906,L19、L20構成左右手,每臺織機使用的數量是各1個。
織布機邊撐托腳L19/L20的外形尺寸:高度是118mm,底平面的寬度是56mm;1515型固定在4306胸梁上,GA615型織機則是固定在0101胸梁上,1511型織機固定在P3胸梁上。
L19/L20織機邊撐托腳的表面平整光滑,與滑塊L21/L22的嚙合間隙≤0.8mm,當曲柄軸處于前死心位置,與走梭板(Q2或3310)的夾角是3.5°(需要用定規測量)。
織造寬幅織物時,邊撐托腳裝在胸梁兩側第三槽的內端;織造狹幅織物時,裝在第四槽的外端。托腳的平面與走梭板平行,相距20.5mm(1511型)。如需采購邊撐托腳,織機配件,1515配件,GA615配件,請與我公司聯系咨詢!
