輝縣市鑫達紡織機械配件公司提供1511/1515/1515K織布機開關側梭箱底板K14/3307/2408，織布機配件K14（梭箱底板長度540mm，寬78毫米）是1511型，3307（長度581mm，寬度79mm）是1515和GA615織布機的梭箱底板，開關側底板2408（長度600mm，寬度是80.5mm）是1515K型織機使用，其中2408和3307的木螺釘孔位一致，每臺織布機使用開關側梭箱底板的數量是1個。

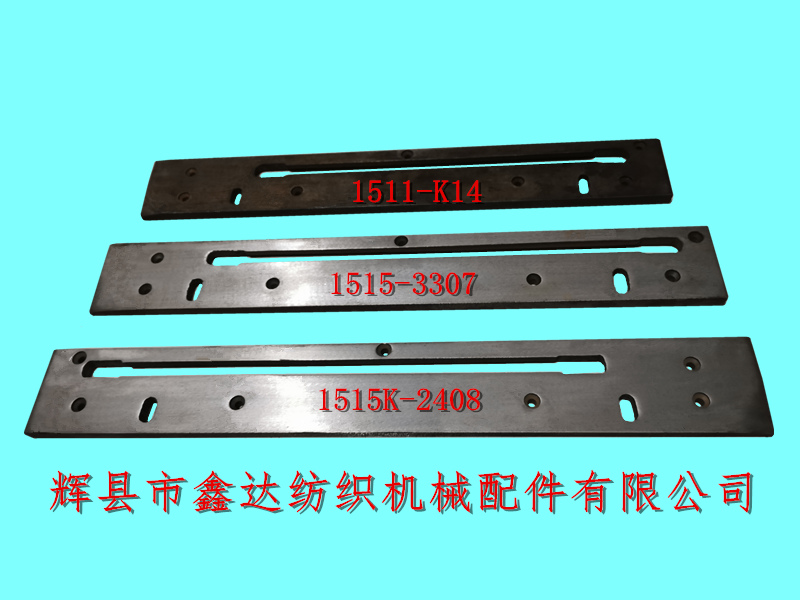

如上圖：從上到下依次是1515K-2408L,1515-3307R,1511-K14R,其中R是右手，L是左手，以上三種梭箱底板的木螺釘孔都是7個，部分手工換梭織機采用兩側相同的梭箱底板（不用3308或K15），安裝時需要檢查織布機的梭箱底板與筘座腳角度為86.5°，允許差異0.1毫米，只允許大于86.5度（用定規及測微片檢查）。
用梭道定規決定梭箱底板（K14、3307、2408）在筘座大龍上的前后位置，使底板內端后邊距離筘座后側面27毫米，并使底板鐵榫嵌入筘座的凹槽中，用角度水平尺逐段檢查底板86?°傾角，定規與底板織機的縫隙，一般要求插不進0.08-0.1mm的測微片。2408常見用于1515K型的100英寸和110寸織布機設備。

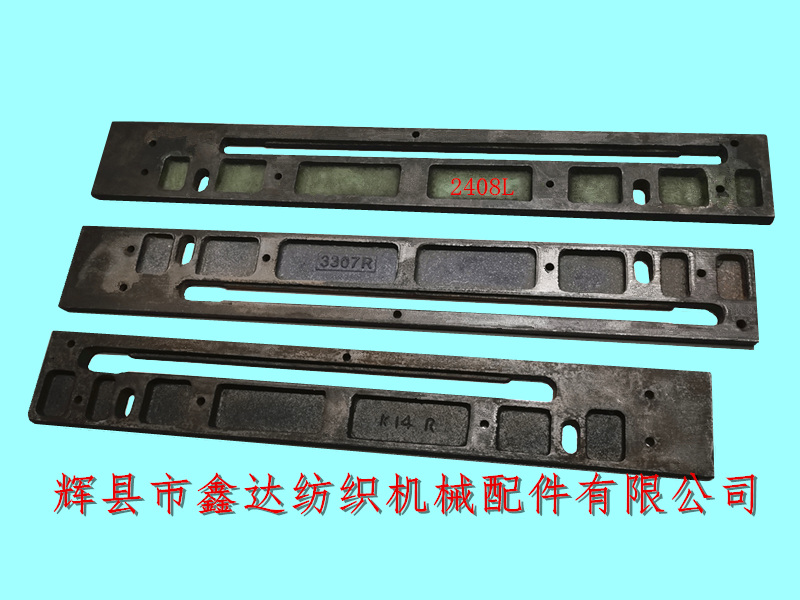

上圖是各梭箱底板的背面圖，它們的厚度相同，是13mm，從上到下依次的重量（單個）分別是：3.15千克，2.65千克，2.4千克，每捆5個。梭箱底板分為開關側和梭庫側，使用木螺釘的標準規格是M6*50mm。
紡織梭箱底板,織布機底板,開關側底板的表面呈斜坡狀，從筘框木大龍的外端斜坡向內對接走梭板，它們的使用是按照機器型號，不以門幅大小而定（部分窄幅28英寸、32寸、36寸采用1515型設計），如需采購1511梭箱底板,1515織布機底板,1515K開關側底板,GA615梭箱底板等產品，或咨詢詳細尺寸參數，請聯系鑫達紡織機械配件的楊先生咨詢。
