國產織布機投梭機構原理說明（圖）

關于國產織布機的投梭機構原理說明，根據用途和織物原料的不同，采用的織布機型號也不同，根據投梭機構原理可以分為上投梭、中投梭、下投梭，H212型毛織機采用中投梭，1511、1515、GA615等型號國產織布機采用下投梭，本文重點展示和說明國產織機下投梭的構造及原理。

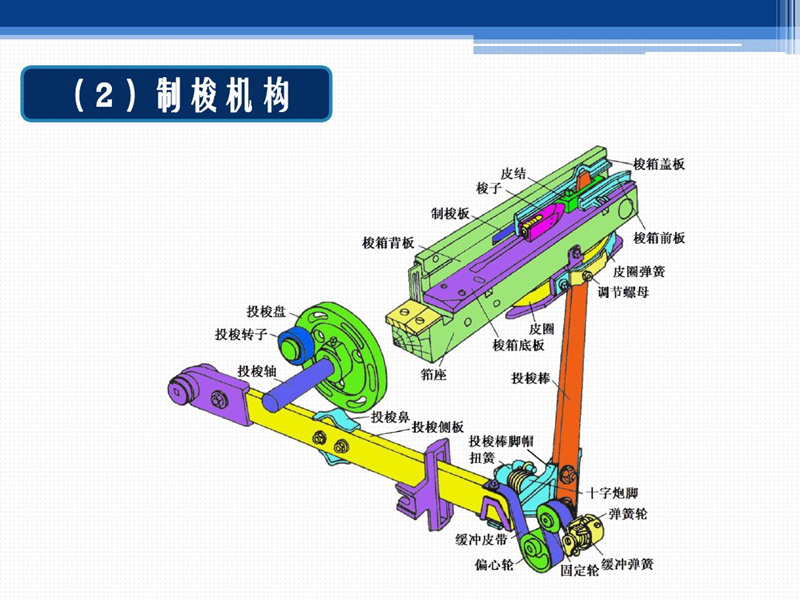

安裝上圖織布機投梭、制梭結構圖可以看出，機器的動力源自投梭軸，也就是我們常說的踏盤軸，受踏盤軸的轉動，固定在投梭盤F8上的投梭轉子跟隨踏盤軸一起轉動，當其撞擊到投梭鼻的頂端時，產生向下的力量，投梭側板在導框F5中跟隨向下運動，側板前端壓著投梭棒腳帽F14向下，以織布機搖軸（固定F16及F14）為支點，進行杠桿運動，打梭板的上端牽引皮結撞擊梭子，使其飛行。

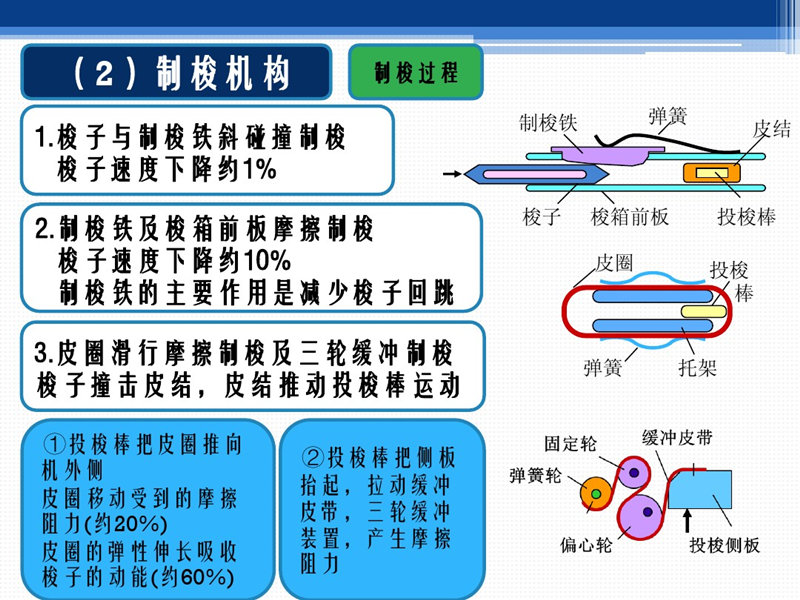

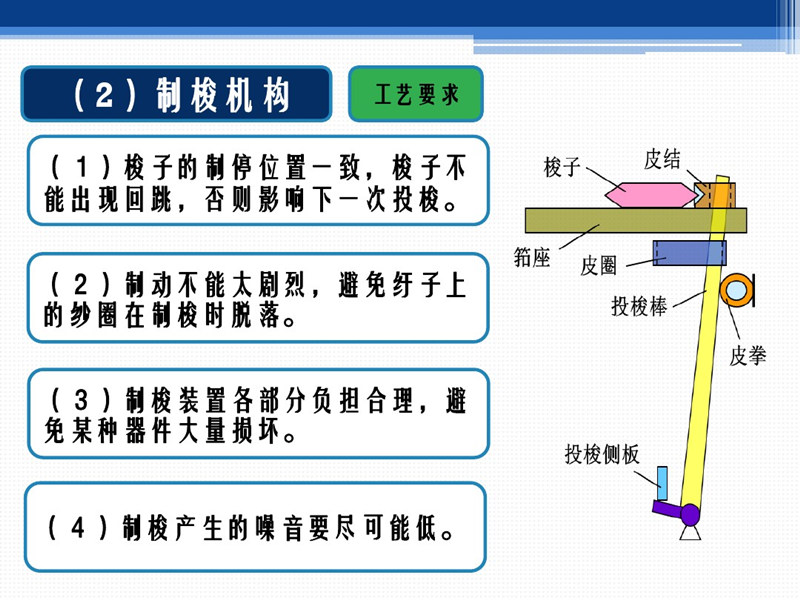

等梭子飛行到另一側時，需要降速、制動，制梭的結構原理是通過增加梭箱壁與梭子的摩擦力、加上筘座下面的緩沖滑動箱皮圈使其在較短時間內停止。詳細的制動要求按照圖片中說明，在梭子制動的同時，如果制梭效果差，會出現梭子撞擊皮結回到原始位置時，梭子出現反彈，這種情況對皮結的損傷比較大，此時需要調整梭箱背板中制梭鐵的受壓力、檢查筘座下方皮圈的有效緩沖。

下投梭根據杠桿原理，國產織布機兩側均帶有投梭、制梭機構，兩者是相互相成的，該設計具有投梭力可調整范圍大，梭子飛行距離長等特點，而采用中投梭的一般適用于小門幅的重型織機，或者要求瞬時投梭力量大的織物織造。
