1515織布機和GA747劍桿機的緯密及其計算方法（二）
1515織布機緯密及其計算方法按照緯密變換裝置結構可以分為七齒輪卷取式和蝸輪蝸桿卷取式（1515或747劍桿機使用）兩種，本文詳細介紹了1515這兩種卷取結構的緯密計算方法（1515織布機和GA747劍桿機的緯密及其計算方法）。
織物在單位長度內的緯紗根數稱作緯密，以10厘米中含有的根數表示（根/10厘米）。改變織物密度，需要調換相應的變換齒輪。有時織造條件改變，緯密也會起變化，這時只有更換變換齒輪齒數，才能生產出符合工藝要求的織物。
一、七齒輪卷取機構的緯密計算
（一）理論緯密計算

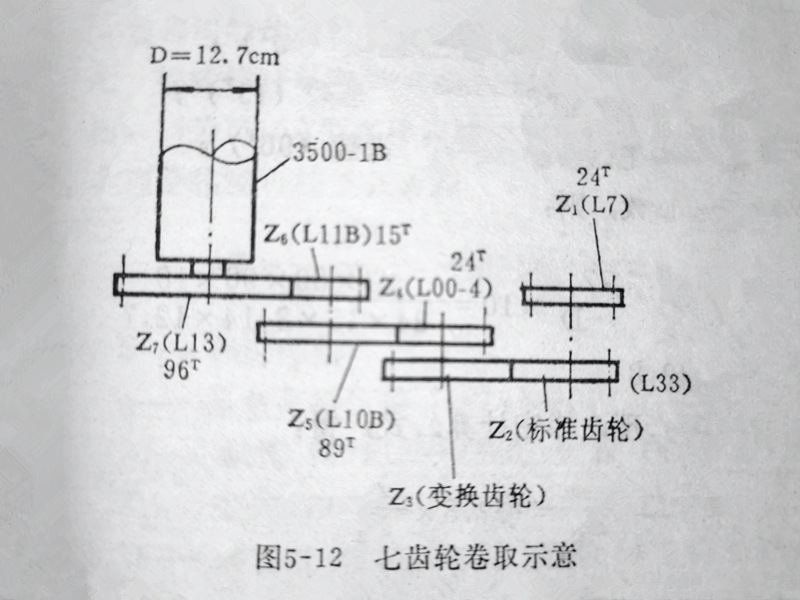

圖5-12為七齒輪系卷取傳動示意。當卷取鋸齒輪（L7）轉過一圈時，刺毛輥 （3500-1）轉數為：
刺毛輥轉數＝（Z2÷Z3)X(Z4÷Z5)X(Z6÷Z7)
刺毛輥卷取織物長度＝(Z2÷Z3)X(Z4÷Z5)X(Z6÷Z7)×πD
織物緯密按每10cm緯紗根數計，理論緯密可按下式計算：
S=(Z1*Z3*Z5*Z7)÷(Z2*Z4*Z6*πD)X10=K*(Z3÷Z2) （根／10厘米)
式中：D----刺毛輥（3500-1）直徑（φ12.7厘米）;
π D ----刺毛輥周長；
S ----每厘米間的緯紗根數（理論緯密）;
Z1----卷取鋸齒輪（L7）齒數（24T）;
Z2 ----標準齒輪（L33）齒數；
Z3----變換齒輪（L33）齒數；
Z4----有芯子小齒輪（L00-4）齒數（24T）;
Z5----過橋齒輪（L10B）齒數（89T）;
Z6----過橋小齒輪（L11B）齒數（15T）;
Z7----刺毛輥齒輪（L13）齒數（96T）;
K 為卷取常數，則：
K=(Z1*Z5*Z7)÷(Z4*Z6*πD)*10=(24*89*96*10)÷(24*15*3.14*12.7)=142.8
將此式代入理論緯密計算公式，得：
S =K*(Z3÷Z2)=142.8*(Z3÷Z2) (根/10厘米)
若已知理論緯密、標準齒輪齒數，要求變換齒輪齒數時，可變換上式求得：
Z3=S （理論緯密） *Z 2（標準齒輪齒數）÷K （常數）
（二）實際緯密的計算
織物實際緯密，又稱下機緯密。它指織物下機后取消了機上張力的緯密。織物下機收縮，故緯密普遍增大。
織物實際緯密可用下式計算：
S '=142.8÷(1-a%)*(Z3÷Z2)（根／10厘米)
式中: a %----織物下機縮率;
Z2----標準齒輪齒數;
Z3----變換齒輪齒數。
織物下機縮率可按下式計算：
下機縮率 a %=(S′- S)÷S′ *1
一般棉織物的下機縮率可按3％概算。
二、蝸輪蝸桿卷取機構緯密計算

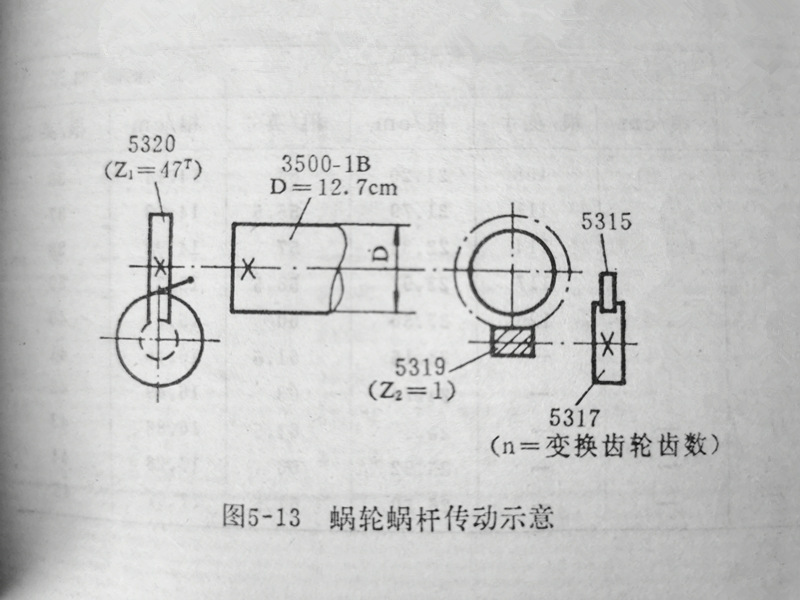

圖5-13為1515A型多梭箱織機蝸輪蝸桿卷取機構傳動示意。其理論緯密可按下式計算：
S=(n*Z1)÷(πD*Z2)*10(根/10厘米)
式中： S ----理論緯密；
n ----緯密變換齒輪（1515A-5317）齒數；
Z1----蝸輪（1515織機A型-5320）齒數（47T）;
Z2----蝸桿（1515織機A型-5319）頭數（1）;
D ----刺毛輥（3500-1B）直徑（φ12.7厘米）。
將各數值代入上式，得：
S=(n*Z1)÷(πD*Z2)*10=(n*47)÷(3.14*12.7*1)*10=11.78n(根/10厘米)
已知理論緯密，欲求緯密變換棘輪齒數時可通過上述公式換算得：
n =S÷11.78

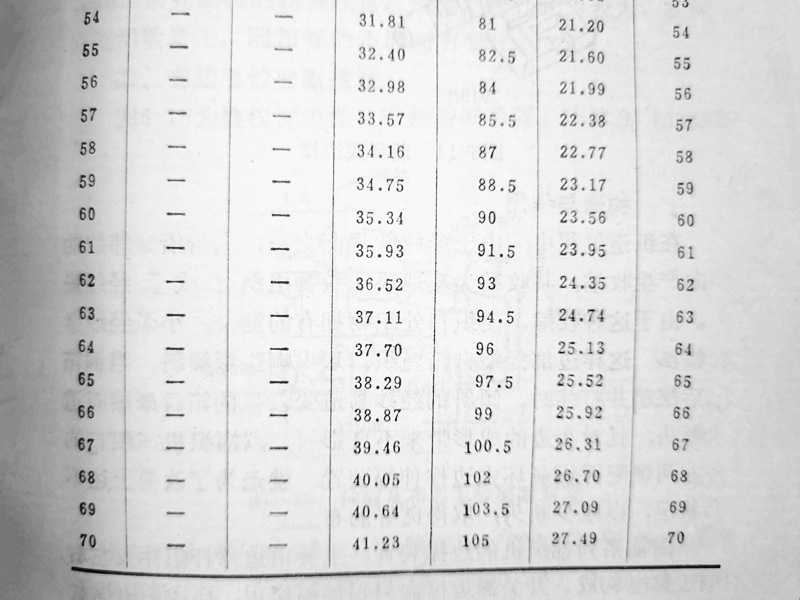

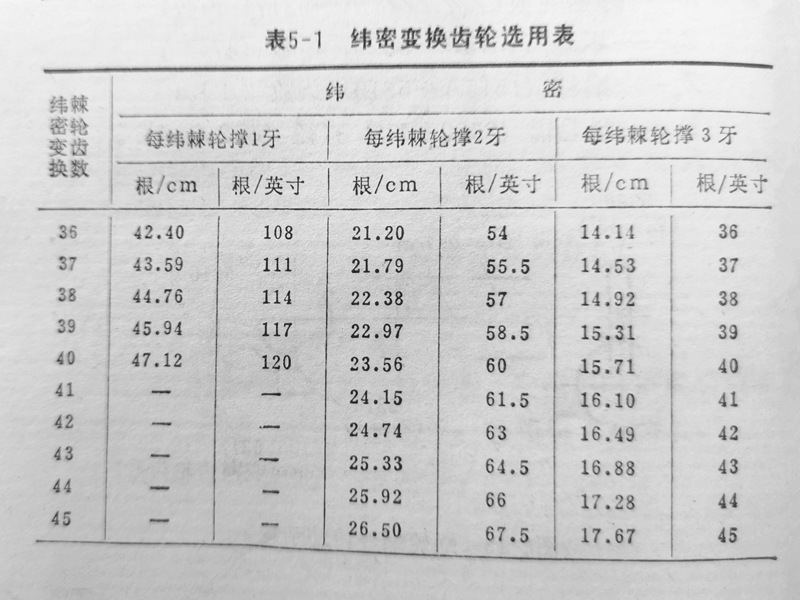

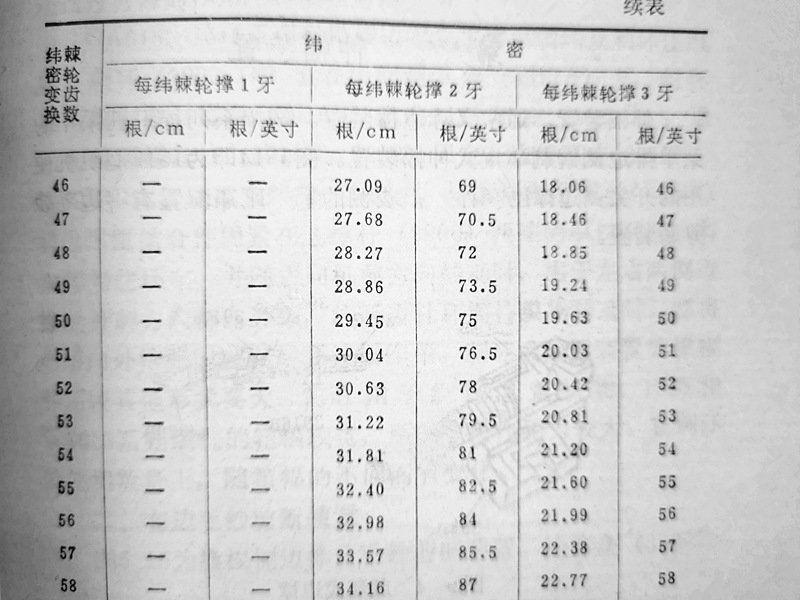

需注意的是，在上述計算緯密變換齒輪齒數時，按卷取撐頭（1515織機A型-5315）每緯撐動一牙為基數。但在實際使用中，每緯撐動齒輪齒數均在2~3牙，為此變換齒輪齒數需相應增加。表5-1為根據卷取撐頭每緯撐動齒數的不同，正確選用緯密變換齒輪的對照表。
1515織布機和GA747劍桿機的緯密對照表I（緯密計算表I）
1515織布機和GA747劍桿機的緯密對照表II（緯密計算表II）
說明:由于GA743\GA747\GA788\GA799等型號的小劍桿織機是在1515織布機的基礎上發展而來,其沿用了1515織布機(A型)的蝸輪蝸桿卷取裝置,所以上述闡述內容中的棘輪變換齒輪的選用和劍桿機相同(可以參考學習）.
